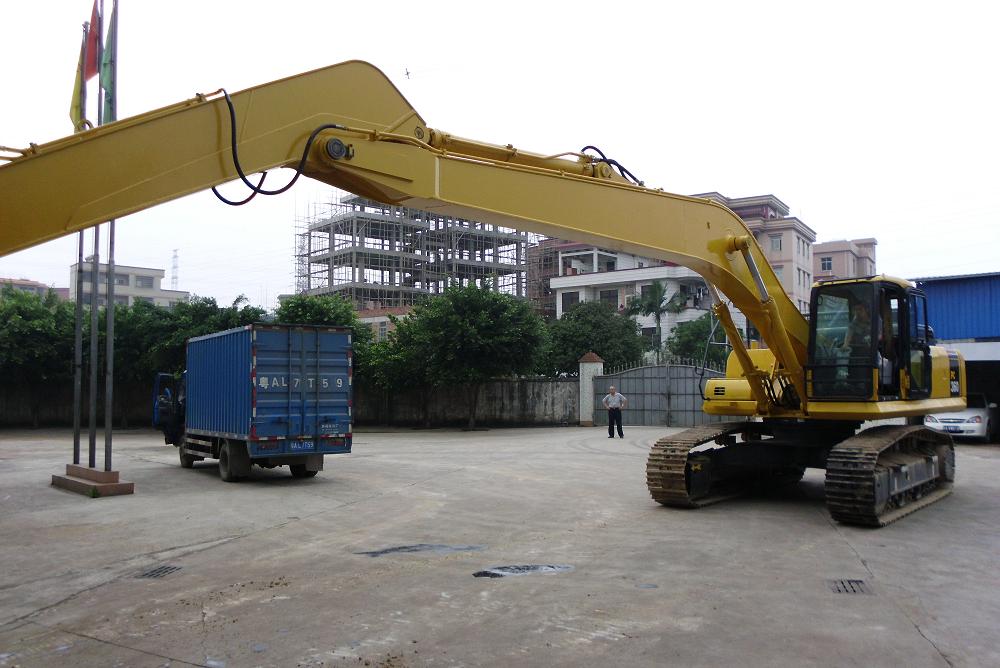

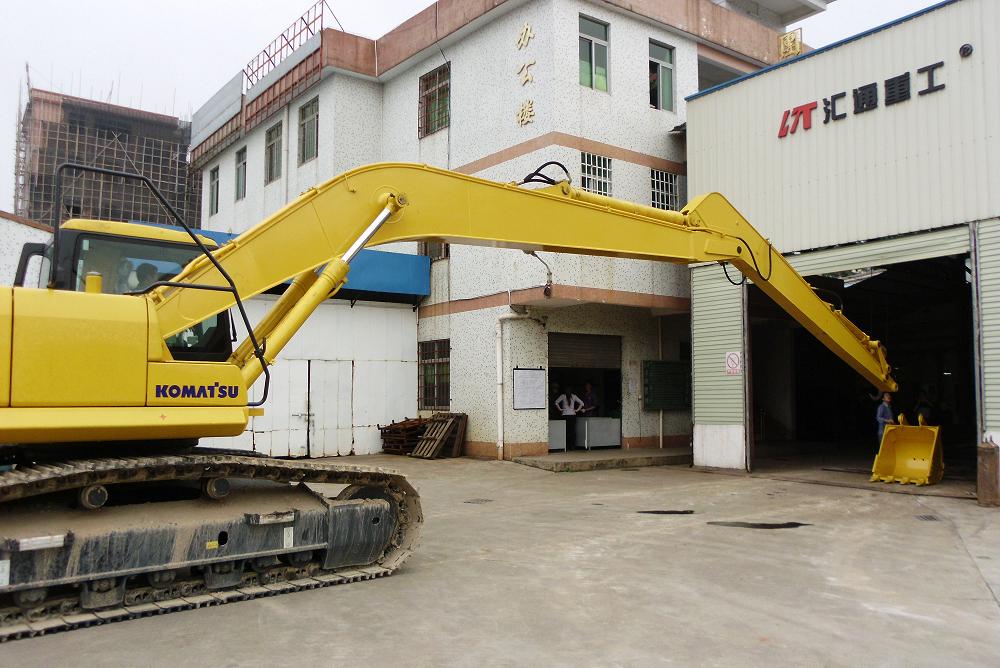

小松PC360加长臂22米 首页 > 产品中心 > 小松PC360加长臂22米

标题:小松PC360加长臂22米


挖掘机加长臂是挖掘机工作装置的一种,为了拓展挖掘机工作范围的根据工况的要求而特殊设计制造的一组挖掘机前端工作装置,其连接部分必须严格符合原有挖掘机的连接尺寸以便于设备的安装使用。

挖掘机加长臂功用及分类

挖掘机加长臂分为二段式、三段式、四段式,二段式主要适用于土砂、混凝土等建筑搬运、高速公路坡面修整及河道疏通清淤及建筑基础、河道、深沟等土石方挖掘作业等;三段式、四段式主要适用于高层建筑楼体的拆解等作业等

机型/参数

PC200-8

PC220-8

PC300LC-7

PC360-7

PC400-7

PC450-7

大小臂总长度

15400mm

18000mm

18000mm

20000mm

22000mm

24000mm

动臂总长

8300mm

10000mm

10000mm

11000mm

12000mm

13000mm

斗杆总长

7100mm

8000mm

8000mm

9000mm

10000mm

11000mm

大小臂总重量

4000kg

4600kg

5200kg

6000kg

6500kg

7000kg

配置斗容量

0.4m3

0.4m3

0.5m3

0.6m3

0.6m3

0.7m3

最大挖掘高度

12510mm

13500mm

13720mm

14920mm

16100mm

17300mm

最大挖掘半径

15100mm

17300mm

17600mm

19600mm

21600mm

23600mm

最大挖掘深度

11340mm

13000mm

13200mm

15000mm

16500mm

18000mm

运输高度

2980mm

3160mm

3210mm

3210mm

3400mm

3400mm

挖掘机加长臂主要配套机重与配置

10-16吨位挖掘机可加长到13米,其配置为:挖斗一个、铲斗油缸一支、销轴六支、高压软管四条、黄油管三条、连杆总成一套、已配好高压软管加长大臂(7.1米)与加长小臂(5.9米)各一组、配重一至三吨;

20-22吨位挖掘机可加长到15.4米,其配置为:挖斗一个、铲斗油缸一支、销轴六支、高压软管四条、黄油管三条、连杆总成一套、已配好高压软管加长大臂(8.22米)与加长小臂(7.16米)各一组、配重一至三吨;

20-25吨位挖掘机可加长到18米,其配置为:挖斗一个、铲斗油缸一支、销轴六支、 高压软管四条、黄油管三条、连杆总成一套、已配好高压软管加长大臂(10米)与加长小臂(8米)各一组、配重一至三吨;

25-34吨位挖掘机可加长到20米,其配置为:挖斗一个、铲斗油缸一支、销轴六支、 高压软管四条、黄油管三条、连杆总成一套、已配好高压软管加长大臂(11米)与加长小臂(9米)各一组、配重一至三吨;

35-40吨位挖掘机可加长到22米,其配置为:挖斗一个、铲斗油缸一支、销轴六支、 高压软管四条、黄油管三条、连杆总成一套、已配好高压软管加长大臂(12米)与加长小臂(10米)各一组、配重一至三吨;

40-50吨位挖掘机可加长到26米,其配置为:挖斗一个、铲斗油缸一支、销轴六支、 高压软管四条、黄油管三条、连杆总成一套、已配好高压软管加长大臂(14米)与加长小臂(12米)各一组、配重一至三吨。

挖掘机加长臂制作

一般是采用电脑3D辅助设计系统做应力分析和模拟动作,另外加工设备,员工技能的熟练程度和实际应用知识、经验、及材质选择、制作工艺等方面都对挖掘机加长臂的结构强度、使用性能和质量有着关键的影响

挖掘机加长臂制作设备

由于挖掘机加长臂属于大型重工业产品,故需要大型的专用设备才能高效率、高质量的进行作业,如:数控等离子切割机、大型坡口铣边机、卷板机、大型焊接变位机、大型落地镗床等。
